Dz10dp tipo de válvula de secuencia de presión de funcionamiento directo
MOQ: 100 Tipo de válvula,
Notas: Si tiene alguna pregunta, por favor póngase en contacto con nosotros.
- 1. Para la instalación de la base
- 2.4 clase de presión; 4. Elementos de ajuste; Perilla
- 3. Manga hexagonal y tapa protectora
- 4. Perilla de bloqueo con escala
- 5. Conexión con manómetro, válvula de control, opcional
- Dz10dp
Beijing huade Hydraulic Industry Group Co., Ltd.
Desde:
1979
Descripción del producto

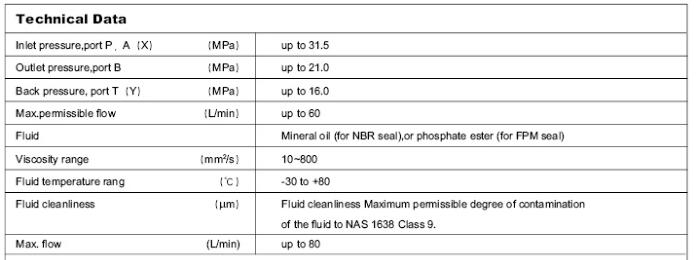

| Beijing huade Hydraulic Industry Group Co., Ltd. | DZ 10 DP válvula de secuencia de presión de funcionamiento directo | Respuesta 26394 / 12, 2004 | ||
| No. 10 | Hasta 21 MPA | Hasta 80 L / min | Sustitúyase por: Re26394 / 05.2001 | |

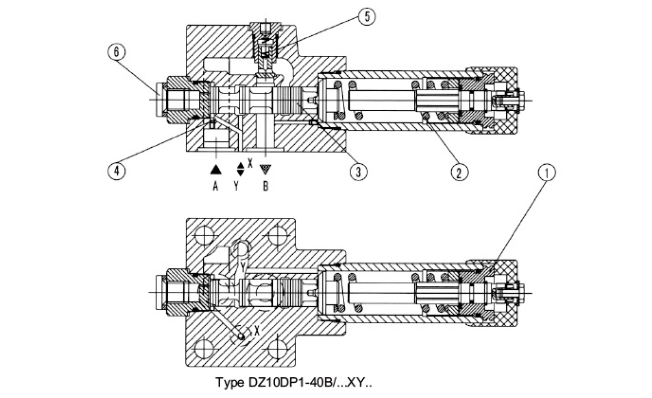

Función, parte
La válvula DZ 10 DP es una válvula de secuencia de presión de funcionamiento directo.
Se utiliza para la clasificación dependiente de la presión del segundo sistema.
La presión de secuencia se establece a través del elemento de ajuste (1).
El muelle de compresión (2) mantiene el carrete de control (3) en la posición inicial cuando la válvula está cerrada. La presión en el puerto a existe a través de la línea de control (4) en la región del pistón de la válvula deslizante de control (3) frente al muelle de compresión (2).
Cuando la presión alcanza un valor en el muelle de compresión (2), el carrete de control (3) se mueve y abre los conectores a A B. El sistema conectado al puerto B se ordena sin disminuir la presión en el Canal a.
La señal de control se obtiene del puerto a o del exterior a través de la conexión X a través de la línea de control (4).
Dependiendo de la aplicación de la válvula, la fuga de aceite se puede drenar desde el exterior a través de la articulación y o desde el interior a través de la articulación B.

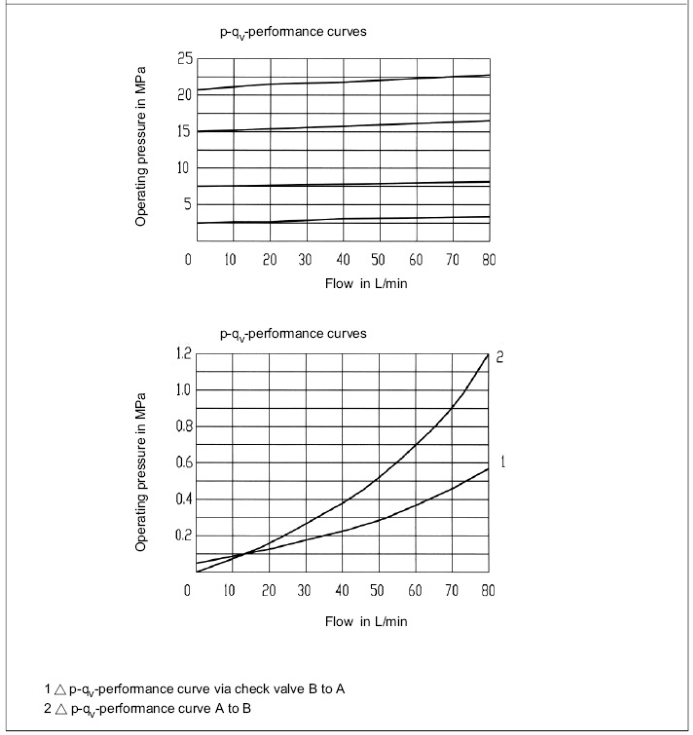

Curva de Trabajo (medida a V = 41 mm2 / S y t = 50℃)

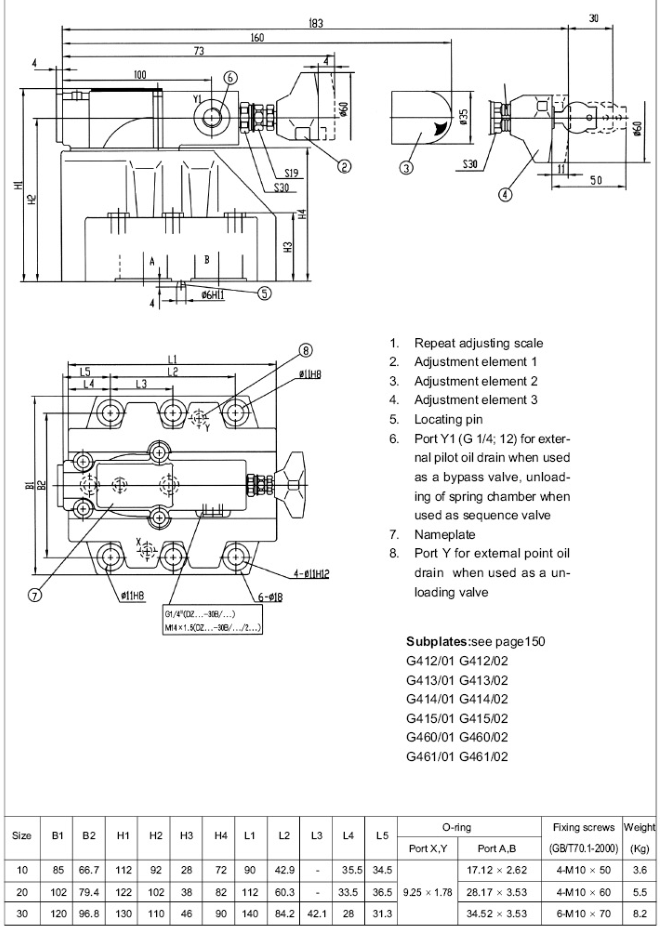

Unidad de medida: (Unidad de medida: mm)

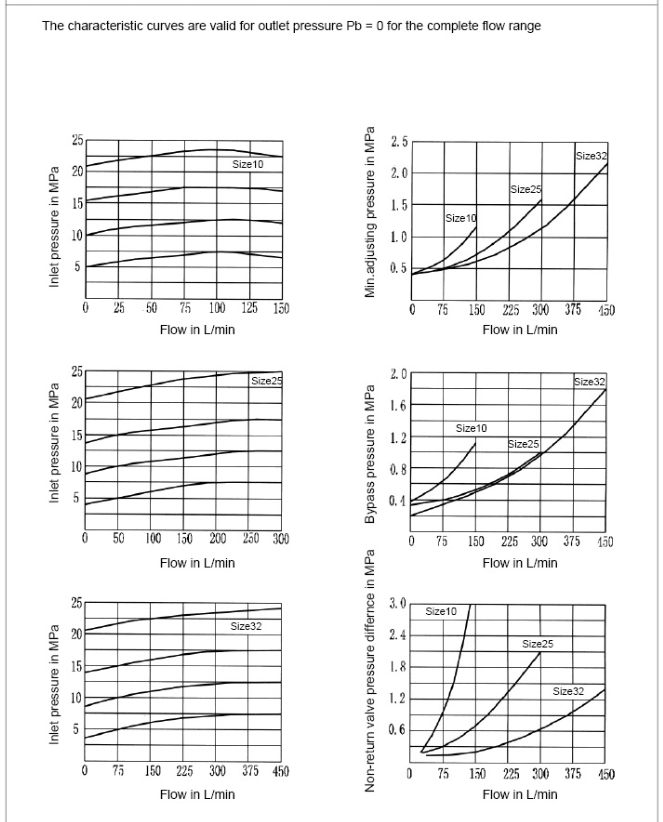

Curva característica (medida a V = 41 mm2 / S y t = 50℃)

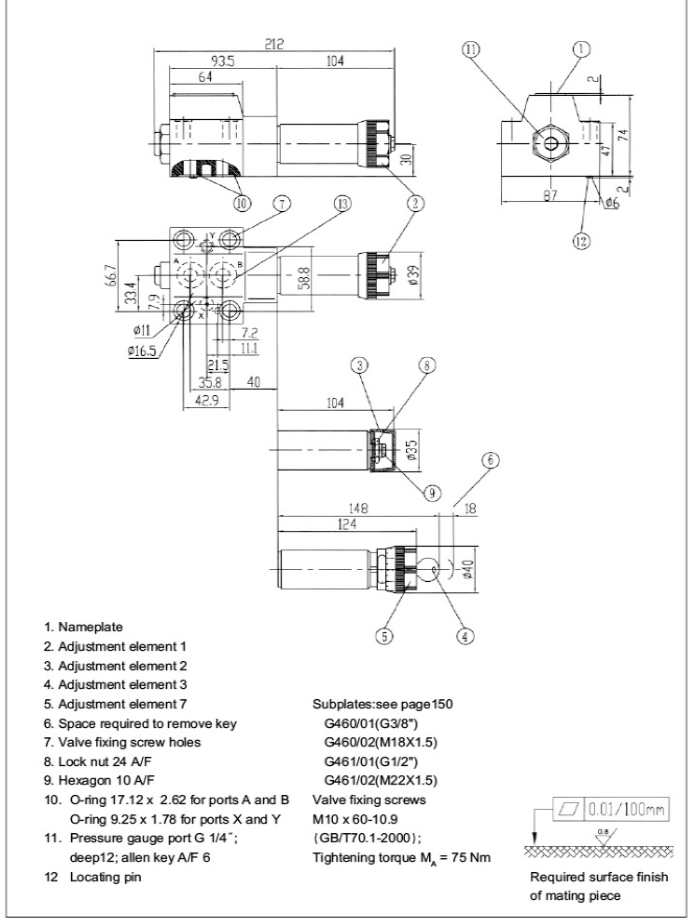

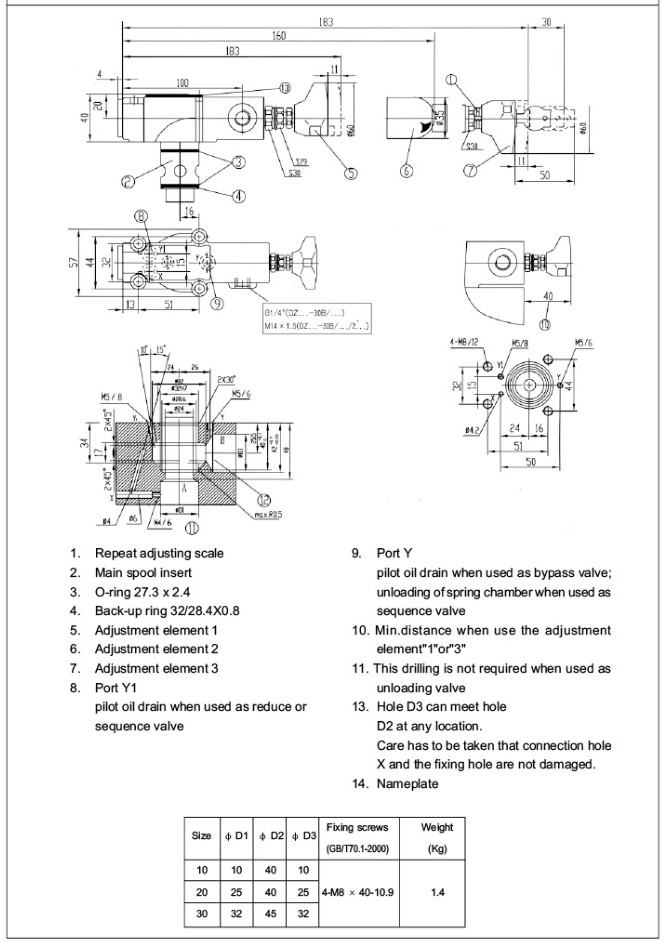

Tamaño del dispositivo: válvula piloto (tamaño en mm)
