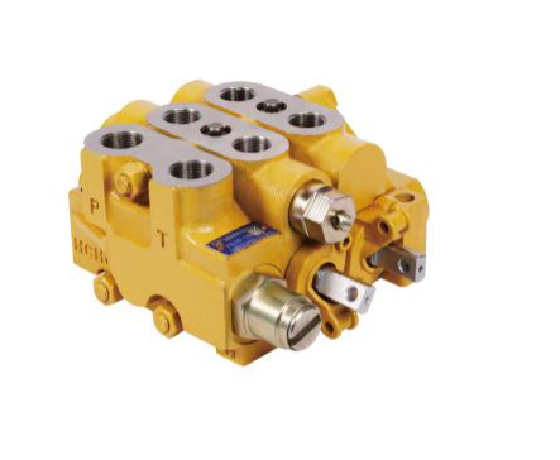

Válvula direccional múltiple de la serie DF * - 15
MOQ: 100 PCS
Notas: Si tiene alguna pregunta, por favor póngase en contacto con nosotros.
- 1. Válvula de control incorporada: cada puerto de trabajo puede estar equipado con una válvula de control incorporada para evitar el retorno de aceite
- 2. Válvula de desbordamiento incorporada: el cuerpo de entrada de aceite está equipado con válvula de desbordamiento diferencial o de acción directa, con un fuerte rendimiento anti - contaminación
- 3. Válvula adicional: los dos extremos del cuerpo de inversión pueden añadir diferentes puertos de acuerdo a las necesidades del cliente
- 4. Válvula de sobrecarga de presión, válvula de llenado de aceite, válvula de cierre
- 5. Estructura del cuerpo de la válvula: estructura de la placa, cualquier combinación en 1 ~ 8 grupos
- Función neutral del tallo: A, o, y
- DF * - 15
Hefei Changyuan Hydraulic co., Ltd.
Desde:
1966
Descripción del producto
La serie DF * - 15 tiene muchas ventajas, tales como estructura compacta, alta presión de trabajo, buen rendimiento y fiabilidad. Tiene un estilo de División opcional y una estructura integral, puede realizar las ventajas del actuador flotante. Se utiliza ampliamente en el sistema hidráulico de tractores grandes y medianos.
Dimensiones externas
Especificación
| Presión nominal (MPA) | 20. |
| Caudal nominal (L / min) | 50 |
| Carrera de carrete (MM) | O: 8 + 8 Q: 5 + 5 + 5 |
| Peso (kg) | 4,05 + 3,1n (n es el n úmero de mecanismos de conmutación) |
Código de orden de la Válvula hidráulica
① Código del producto
② Código de diseño
③ Clase de presión e: 16mpa F: 20mpa G: 25mpa H: 31,5mpa
④ Desplazamiento nominal (L / min) 10 15 20 25 L / min
⑤ Puerto de conexión l
⑥ Retorno de la válvula deslizante T - Spring con bola de acero u control hidráulico SD manual + control hidráulico eléctrico
⑦ Función de bobina de bloque no. 1
⑧ A (puerto con válvula de sobrecarga) A (puerto con válvula de llenado)
⑨ Puerto B con válvula de sobrecarga B: Puerto B con válvula de llenado
⑩ Función de bobina de bloque no. 1
⑪ Salida sin presión
⑫ Tensión de control de la válvula solenoide 24v 12v
⑬ Nueva estructura de la tapa delantera
⑭ Caudal limitado
